Буровая установка УРБ 210


Буровая установка УРБ 210 для обратной промывки(Эрлифт) (альтернатива импортным буровым установкам Atlas Copco T3W и T3WDH, Prakla RB 50).

Буровая установка УРБ-210 грузоподъемностью 20 тонн предназначена для бурения высокодебитных водопонизительных и гидрологических скважин способом обратной промывки (Эрлифт) и скважин иного назначения -водозаборные, нефтяные и газовые, геотехнические, скважины для добычи рассолов, взрывные, стволы шурфов и шахт, скважины для замораживания грунтов, инъекционные,  водоспускные, нагнетательные, наблюдательные, вспомогательные и другие.

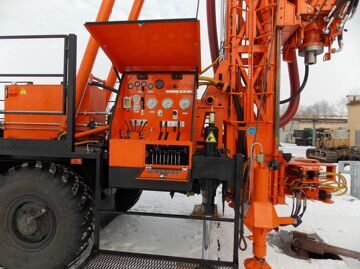

image006 вращатель УРБ 210 пульт УРБ 210

В случае необходимости буровая установка может укомплектована технологическим вооружением под технологию обратной циркуляции (RC) .Возможности буровой установки УРБ-210 позволяют производить пневмоударное бурение.

Все узлы и агрегаты установки оснащены гидравлическим приводом, пульт управления - удобными рычагами и контрольно-измерительными приборами, в том числе датчиком наработки часов, позволяющем своевременно производить техническое обслуживание. Надежность работы гидравлики обеспечивается применением высококачественных комплектующих лучших отечественных и  европейских производителей. Доля отечественных комплектующих составляет более 80%. Гидравлическая система буровой установки рассчитана на работу в температурном диапазоне окружающего воздуха от +40 до -40оС.

Достаточная мощность и оснащенность буровой установки позволяет осуществлять:

- вращательное бурение с прямой циркуляцией,
- вращательное бурение с обратной циркуляцией,
- шнековое бурение,
- бурение погружным пневмоударником,
- колонковое бурение ,
- ударно-канатное бурение.

УРБ 210 Э УРБ 210 УРБ 210 рабочее положение (мачта 20 тонн)

Состав изделия к поставке (узлы и агрегаты входящие в комплект базовой поставки):

1. Рама буровой установки с 4-мя гидралическими опорами, с механизмом подъема мачты, с механизмом подачи, транспортной опорой мачты, грузовой палубой для транспортировки (складирования) бурового инструмента и приспособлений.
2.Мачта ферменной конструкции замкнутого типа с 2-мя гидравлическими опорами (аутригерами), кронблоком.
3.Рабочий стол с двумя гидравлическими трубодержателями, съемный
4.Вращатель гидроприводной, с проходным валом, с гидравлическим механизмом отвода в сторону для освобождения устья скважины и возможностью наклона вращателя по оси установки от вертикали.
5.Сальник двойной для обратной промывки
6.Лебедка гидроприводная (без свободного сброса).
7.Привод гидросистемы с маслобаком.
8.Пульт управления ( размещен в левой задней части платформы, оснащен механизмами управления, приборами контроля ДВС и буровой, а также аварийными средствами отключения).
9. Осветительные приборы.
10. Ручной насос для аварийного подъёма мачты.
11. Применяемые шасси Урал 4320,КАМАЗ-43118 с колесной формулой 6х6
Привод установки от двигателя шасси через КОМ на РКП
Номинальная отбираемая мощность, кВт 160
12.Буровой инструмент(по требованию Заказчика)
13. Для производства сварочных работ, использования ручного электрического инструмента установка УРБ 210 может оснащаться генератором электрического тока с гидравлическим приводом (дополнительная опция).

Технические характеристики буровой установки УРБ 210 для обратной промывки:

Наименование параметров

Величина

Базовое транспортное средство

шасси Урал 4320

Мачта

ферменной конструкции с открытой передней гранью, двумя гидравлическими опорами(аутригерами)

- высота мачты от земли до оси кронблока, м

 13,8

- ширина мачты,м

   0,7

- ход вращателя , м

   7,1

длина буровой трубы макс, м

   6,0

- номинальная грузоподъемность мачты, кН (тс)

  200 (20)

- максимальная, кратковременная, кН (тс)

  300 (30)

Механизм подачи

гидроцилиндр с полиспастной тросовой системой подачи

- усилие подачи вверх/вниз, кгс

20000/6500

- скорость подачи вверх/вниз, м/сек

0,8/1,2

Лебедка

с гидравлическим приводом, реверсивная

грузоподъемность лебедки, тс (кН)

3,0 (29,8)

длина каната Ø18,0 ГОСТ 2688-80, м

30

Вращатель

гидравлический с возможностью отвода в правую сторону от оси скважины гидроцилиндром с управлением с пульта бурильщика и возможностью наклона вращателя по оси установки от вертикали

диаметр проходного отверстия шпинделя вращателя  , мм

130

оснащение вращателя для бурения с помощью эрлифта с применением внешнего компрессора

-вертлюг верхний с проходом 130 мм;

-вертлюг воздушный нижний с внутренней замковой резьбой З-171 для присоединения специализированных бурильных труб и присоединения пневмолинии.

частота вращения бурового снаряда , (об/мин)

0-140

- максимальный крутящий момент, Нм (кгсм)

15300 (1530)

Рабочий стол(гидравлический)

 оснащен двумя трубодержателями ,необходимыми для раскрепления резьбовых соединений бурильных труб. Верхний трубодержатель  поворотный .

 конструкция бурового стола  позволяет демонтировать его при транспортировке.

Гидросистема -номинальное давление в гидросистеме, МПа (кгс/см2)

не менее 20 (204)

Глубина бурения, м



- с прямой циркуляцией

500

- с обратной циркуляцией

150 (ограничено параметрами компрессора)

- шнеками

60

- с погружным пневмоударником

500

- колонковое бурение

700

- ударно-канатное бурение

100

Диаметр бурения, мм



- при бурении с прямой циркуляцией, начальный/конечный

390/190

- при бурении с обратной циркуляцией

500

- шнековым буром

1050

- с погружным пневмоударником

300

- колонковое бурение

72

- ударно-канатное бурение

190
