Буровая установка УГБ 587 для колонкового бурения ССК снарядами

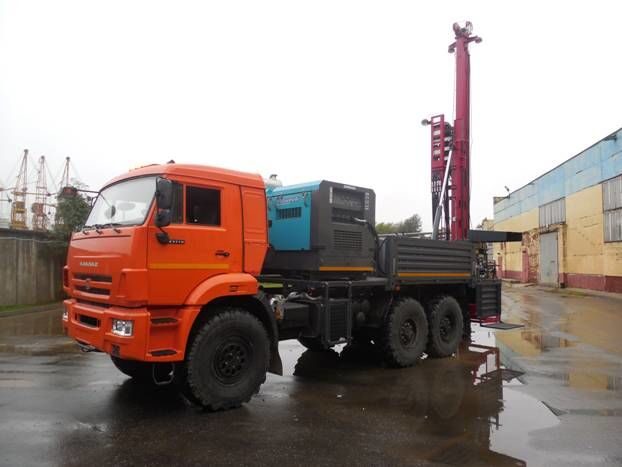

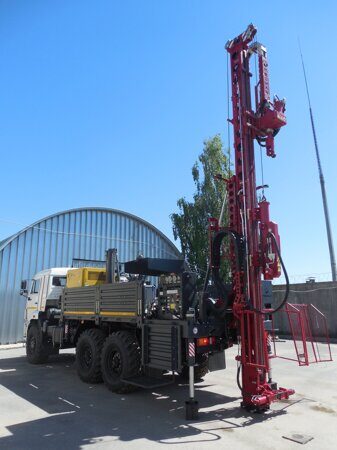

Самоходная буровая установка УГБ-587  ССК

МГБУ-400 (34) image022 МБУ-5(8)



Буровая установка УГБ 587 ССК применяется при структурно-поисковом бурении, инженерно-геологических исследованиях грунтов в строительстве, сооружении скважин водоснабжения,
геологической разведке месторождений твердых полезных ископаемых, бурении скважин технического назначения в условиях умеренного макроклиматического района по ГОСТ 16350.

Буровая установка обеспечивает бурение скважин различной глубины в зависимости от типа бурильной колонны и диаметра бурового инструмента.



         Буровая установка предназначена для бурения:

  •  колонковым способом с промывкой (продувкой или «в сухую»)
     твердосплавными или алмазными коронками
  •  сплошным забоем  шарошечными долотами   с промывкой (продувкой)
     или пневмоударником
  •  шнековое бурение, бурение полыми шнеками
  •  ударно-канатным способом забивны­ми стаканами, долотами и желонками

         Область применения:

  •  геологоразведочные работы
  •  инженерно-геологические изыскания
  •  гидрогеологическое бурение
  •  геофизические скважины
  •  взрывные скважины на карьерах
  •  строительные работы
  •  скважины технического назначения

Мощные буровые установки серии УГБ являются многоцелевыми, так как позволяют реализовать как алмазное бурение, так и бурение с обратной циркуляцией (RC).

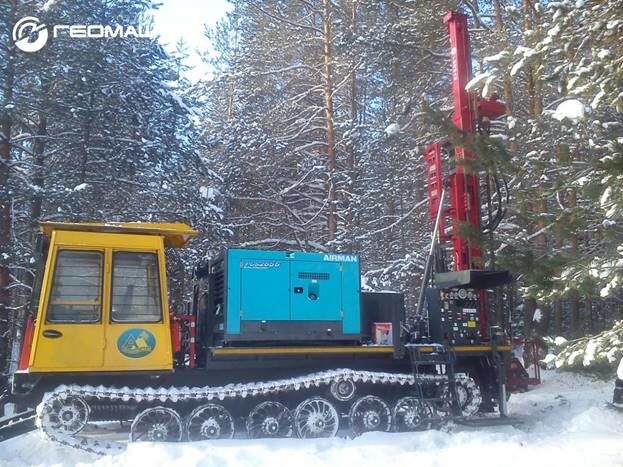

Установки могут размещаться на различной транспортной базе (автомобиль, сани, гусеницы).



Комплектация и основные характеристики УГБ-587

-        гидравлический привод подвижного вращателя;

-        цепной механизм подачи с приводом от гидроцилиндра;

-        привод от транспортной базы через коробку отбора мощности;

-        ход подачи подвижного вращателя  —  5,2 м;

-        усилие подачи вверх/вниз — 10 000/5 000 кгс;

-        угол наклона мачты к горизонту при бурении, град.  —  50…90;

-        вращатель высокоскоростной, кол-во передач  —  4;

-        максимальный крутящий момент — 527 кгс*м;

             1 скорость      113-165  об/мин                            5270-3620  кгс*м

             2 скорость      327-345                                         2520-1733  кгс*м

             3 скорость      437-636                                         1367-940    кгс*м

             4 скорость      750-1200                                       795-546      кгс*м

-        максимальная частота вращения  —  1200 об/мин;

-        скорость подачи вращателя  —  1,2 м/с;

-        рабочее давление в гидросистеме  —  28 МПа;

-        гидроприводная лебедка  —  3000 кгс;



                          Максимальный диаметр бурения, мм

         - шнеками стандартными                                                                                                   450

         - бурение с промывкой и продувкой                                                                                  250

                            Максимальная глубина бурения, м

          - шнеками стандартными до 250 мм                                                                                30-40

          - с промывкой/продувкой , не менее, м                                                                            300/200

          - колонковое бурение D= 60/146 мм                                                                                 500/150

          - бурение погружным пневмоударником D= 92-219                                                        250/100



             Состав изделия:

1. Изделие монтируется на шасси грузового автомобиля Камаз 43118

2. Рама буровой установки с 4-мя гидравлическими опорами, с элементами для монтажа агрегатов и узлов буровой установки, с кассетой для бурового инструмента, с ящиками для слесарного и вспомогательного инструмента, с откидной площадкой машиниста буровой установки

3. Блок привода гидросистемы

4. Гидробак

5. Система очистки охлаждающей жидкости

6. Система очистки рабочей жидкости

7. Обвязка гидросистемы (напорные и сливные линии гидросистемы)

8. Пульт управления

9. Механизм дампинга (продольного перемещения мачты), смонтированный на раме шарнирно, с возможностью продольного поворота

10.Мачта с кронблоком однострунной оснастки, совмещенная с механизмом подачи,  смонтированная на опоре механизма продольного перемещения мачты (дампинга), соединенная с гидроцилиндром продольного поворота

11. Вращатель гидроприводной многоскоростной высокооборотистый для ССК бурения с дополнительным контуром охлаждения, смонтированный на каретке механизма подачи с возможностью сдвига гидроцилиндром

12. Зажимной гидропатрон (размер вкладышей, мм:  60, 73, 76, 89,114)

13. Гидроприводная лебедка грузоподъемностью 3 т

14. Лебедка ССК

15. Двойной гидравлический труборазворот (верхний, нижний) с функцией разворота (используемые диаметры бурильных труб: 60, 73, 89, 114, 146 мм)

16. Центратор направляющий

17. Станция компрессорная с приводом от собственного дизельного двигателя, капотированная  КВ12/12С

18. Плунжерный насос НБ-4 (давление 6,3 МПа, подача 160 л/мин)

19. Сальник-вертлюг

20. Манифольд напорный универсальный с органами управления потоком очистного агента

21. Осветительная аппаратура

22. Средства безопасности

23. Изделие комплектуется буровыми принадлежностями:

        - сменные вкладыши (вставки) центратора для штанг

        - сменные кулачки гидропатрона для штанг

        - сменные переходники на стандартные буровые шнеки

        - грузоподъемные принадлежности для работы с основной лебедкой и лебедкой ССК
