Ударно-канатное бурение



Продукция и услуги > Буровой инструмент > Ударно-канатное бурение

Ударно-канатное бурение относится к наименее производительному способу, однако обеспечивает качественное вскрытие и опробование водоносного пласта в скважине. Успешно выполняется бурение в валунно-галечных отложениях, в породах, поглощающих промывочную жидкость, в многолетнемерзлых породах, так как ведется без промывки скважины. В рыхлых неустойчивых породах требуется обсадка скважины несколькими диаметрами труб, отсюда высокая металлоемкость скважины, трудоемкость операций с посадкой и извлечением обсадных труб и, следовательно, большой начальный диаметр скважины. Ускорение операций с обсадными трубами дает применение механизмов по медленному их вращению (расхаживанию).

Желонка

Предназначены для бурения скважин в несвязных грунтах и плывунах, а также для удаления с забоя крупных обломков пород и для очистки забоя от шлама, представленного мелкозернистой породной массой при бурении долотами твердых пород. Желонки представляют собой трубу-корпус с башмаком в нижней части, в котором устанавливается клапан. К открытому верхнему концу трубы прикрепляется вилка с резьбовым ниппелем для присоединения каната. Корпус желонок состоит из обсадных труб диаметром 89-168 мм. Диаметр башмака всегда больше диаметра корпуса желонки на 6-12 мм. Для всех диаметров желонок производятся сменные башмаки с плоским клапаном.
Пример обозначения: Желонка D=108мм, L=2000мм

Диаметр, мм Длина, мм Тип соединения Масса, кг
89 2000 Резьба З-63,5 27
108 42
127 60
146 76

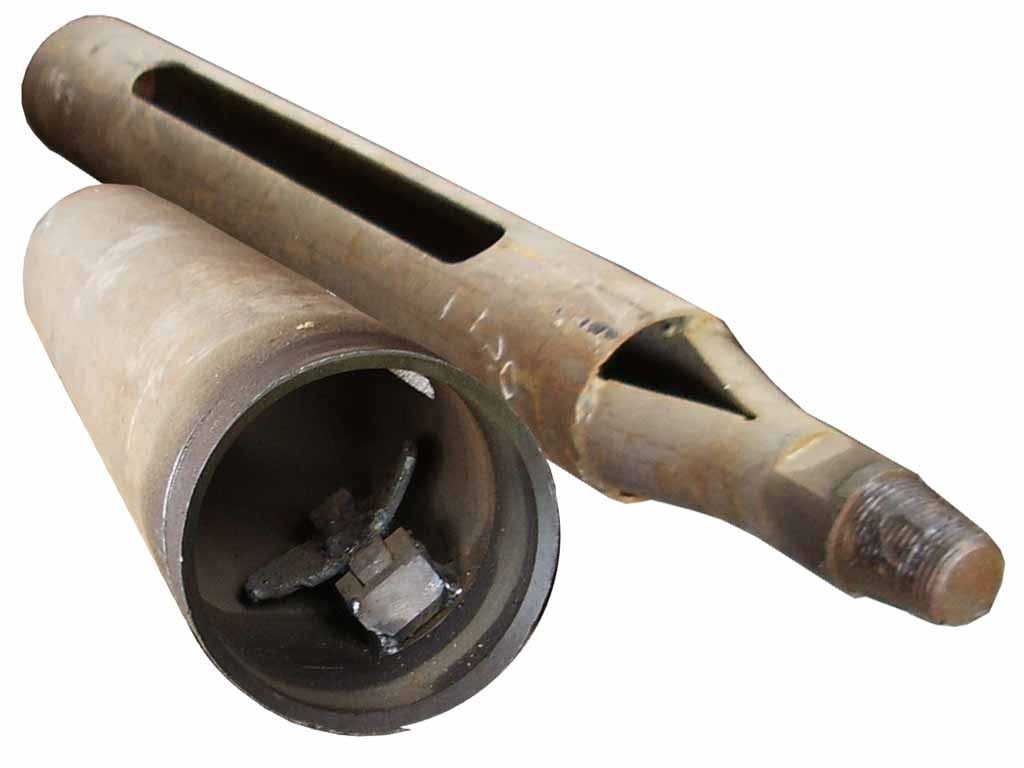

Стакан забивной

Применяется при необходимости отбора керна в мягких породах. Стакан изготавливается из обсадных труб требуемого диаметра. Нижняя часть стакана имеет рабочее кольцо с упрочненной режущей кромкой и скосом, обычно, вовнутрь стакана. Для удержания разрушенных и сыпучих пород наконечник снабжают откидным клапаном. Продольные вырезы (окна) в корпусе стакана облегчают удаление породы.
Пример обозначения: Стакан забивной D=108мм с/кл

Диаметр: 108, 127, 146мм.
Тип соединения: резьба З-63,5

Патрон ударный

Используется для заглубления стакана в грунт в процессе бурения. Состоит из наковальни, навинченной на корпус стакана и трубчатого корпуса, в котором перемещается ударная штанга. Ударная штанга имеет соединение с канатом. При бурении ударная штанга поднимается и сбрасывается на наковальню.
Пример обозначения: Патрон ударный D=127

Диаметр: 108, 127 мм.
Тип соединения: резьба З-63,5

Утяжелитель
Для увеличения массы и сохранения вертикального направления желонки. Представляет собой стальной цилиндр, жестко присоединяемый к желонке.
Башмак для желонки Желоночное ушко Серьга для желонки
