Муфта Зубчатая



Продукция Шахтинского завода Гидропривод > Каталог продукции > Муфта Зубчатая

Муфты зубчатые общемашиностроительного применения для соединения соосных валов и передачи крутящего момента от 1000 до 90000 Н·м при угловых, радиальных и осевых смещений валов. Компенсация смещений и перекосов валов достигается относительным перекосом втулок и обойм за счет боковых зазоров между зубьями и выполнения поверхности выступов зубьев втулок сферической. Перекос оси каждой втулки относительно оси обоймы - не более 1°30’.



Технические характеристики зубчатых муфт
Обозночение Переда- ваемый крутящий момент, Мкр, Н•м Модуль, М Кол-во зубьев, Z Болт ГОСТ 7817-80 Масса, кг Изготавли-вается по чертежу Обозначение по ГОСТ Р50895-96
Диаметр Кол-во
МЗ-1 1000 2,5 30 М12 6 9,5 МЗ-1.100 1000-1-У2
МЗ-2 1600 2,5 38 М12 6 13 МЗ-2.200 1600-1-У2
МЗ-3 4000 3 40 М12 8 22 МЗ-3.200 4000-1-У2
МЗ-4 6300 3 48 М16 8 35 МЗ-4.200 6300-1-У2
МЗ-5 10000 3 56 М20 8 56 МЗ-5.100 10000-1-У2
МЗ-6 16000 4 48 М20 8 80 МЗ-6.100 16000-1-У2
МЗ-7 25000 4 56 М20 10 104 МЗ-7.100 25000-1-У2
МЗ-8 31500 4 62 М20 12 140 МЗ-8.100
МЗ-9 40000 6 46 М24 10 170 МЗ-9.100 40000-1-У2
МЗ-10 63000 6 56 М24 12 252 МЗ-10.100 63000-1-У2
МЗ-11 90000 8 48 М24 12 354 МЗ-11.100

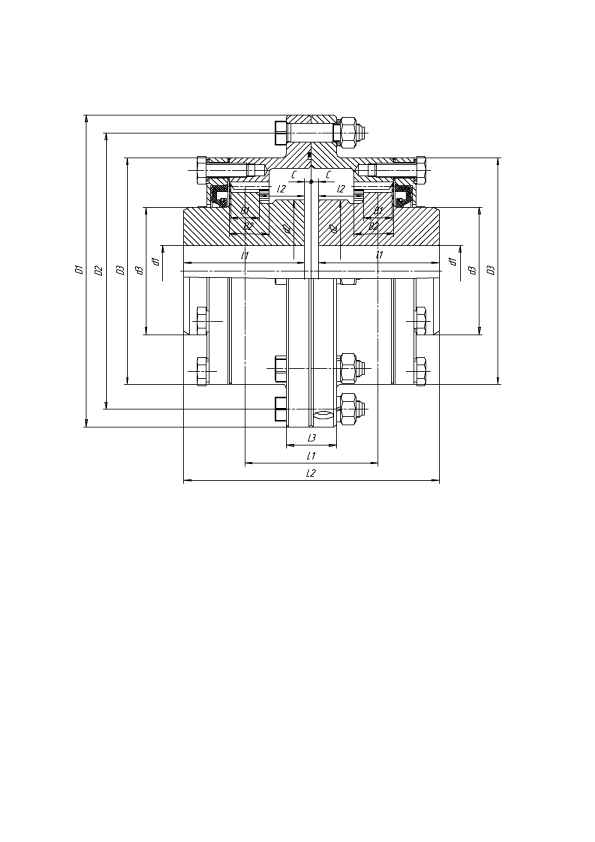

Габаритные размеры зубчатых муфт
Обозна-
чение
Ширина зуба, мм Диаметр, мм Длина, мм
Втул-
ка В1
Обой- мы В2 D1 D2 D3 Пред-
варит. рас-
точка d1
d1 min d1 max d2 d3 L1 L2 L3 l1 l2 C
МЗ-1 12 20 170 140 110 15 18 38 60 55 45 115 35 55 14 2,5
МЗ-2 15 25 182 160 130 26 30 50 80 70 75 145 35 70 27,5 2,5
МЗ-3 20 28 220 195 160 36 40 60 100 90 89 175 35 85 32 2,5
МЗ-4 25 35 250 222 185 43 45 75 120 110 124 215 35 105 47 2,5
МЗ-5 25 35 290 245 210 48 50 90 140 130 145 240 50 115 55 5
МЗ-6 30 45 320 275 240 58 60 110 160 140 150 256 50 122 55 5
МЗ-7 35 50 350 308 275 68 70 120 190 170 175 290 50 140 65 5
МЗ-8 35 50 380 335 300 77 80 140 220 190 200 330 50 160 77,5 5
МЗ-9 42 55 430 380 335 97 100 160 240 210 215 340 50 165 81,5 5
МЗ-10 40 60 490 440 395 117 120 180 280 260 242 370 50 180 96 5
МЗ-11 45 70 545 495 450 137 140 210 320 300 269 410 50 200 107 5

Габаритка
