Машина строительная буровая МСБ-300 «СВАЯ»



Машина строительная буровая гидрофицированная на гусеничной базе легкой серии для работ в стесненных условиях МСБ-300 «СВАЯ»



Снимок24435

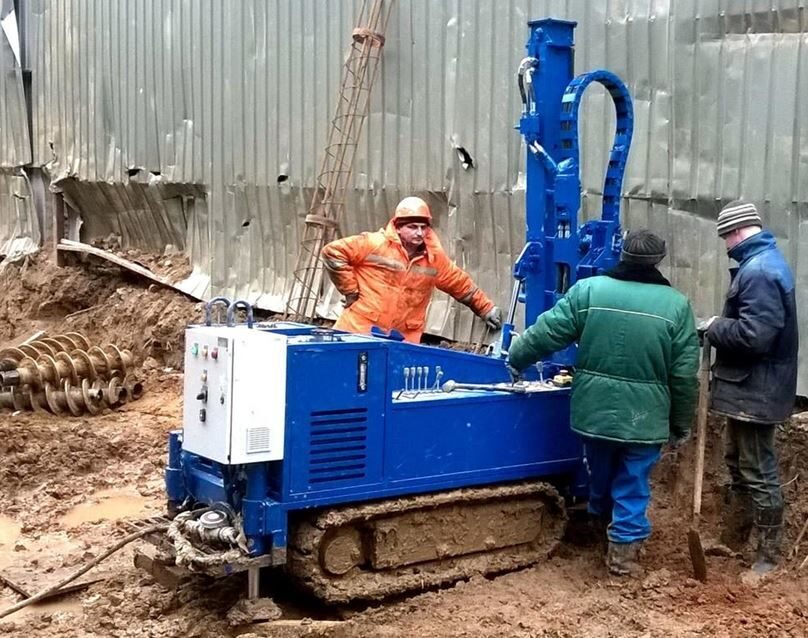

Снимок36



Описание буровой установки МСБ-300

Назначение

Буровая установка МСБ-300 «СВАЯ» предназначена для бурения инженерных скважин в породах 1-12 категории по буримости, в частности, для производства буроинъекционных и буронабивных свай, анкеров,  и других работ в стесненных условиях закрытых корпусов различных зданий и на открытых площадках.

Буровая установка может быть установлена на гусеничное, автомобильное или вездеходное шасси.

Возможности и преимущества буровой установки МСБ-300 серии «СВАЯ»

Буровая установка МСБ-300 новое изделие  в линейки буровых станков  серии «СВАЯ». От существующих отечественных и импортных аналогов его отличают следующие преимущества:

1. Минимальная цена в своем классе среди буровых установок отечественного и импортного производства.

2. По удельным техническим показателям буровая машина МСБ-300 "СВАЯ" не уступает лучшим мировым аналогам.

3. Высокая сила извлечения буровой колонны, которая не уменьшается во время страгивания, благодаря оригинальной гидравлической системе с регулируемым импортным гидронасосом.

4. Имея габаритную ширину всего 96 см, а высоту 160 см в транспортном положении, буровые установки МСБ-300 могут проехать в проем, ограниченный по высоте и ширине.

5. В гидросистеме установки применена оригинальная автоматическая система распределения мощности для максимально эффективной эксплуатации и, следовательно, высочайшего уровня производительности.

6. Несмотря на компактные размеры установки, применяется электрический двигатель 30 кВт, что позволяет достигнуть высокого уровня производительности.

7. Для достижения высокой производительности на машину установлен вращатель с максимальным крутящим моментом 350 кгс∙м.

8. Скорость перемещения вращателя и осевое усилие могут контролироваться отдельно друг от друга.

9. Мачта буровой установки, изготовленная из стали 09 Г2С, оснащена боковыми направляющими для скольжения каретки вращателя и для поступательного перемещения самой мачты.

10. Мачта, изготовленная из одной секции, позволяет предложить установку с  ходом подачи 1740 мм для работ с инструментом до 1500 мм в стесненных условиях ограничивающих высоту(до 2,8 метров).

11. Мощный гидроцилиндр, установленный внутри мачты, приводит в действие подтягивающую ветви цепи каретки вращателя, при этом развивая максимальную силу извлечения до 2,8 т.

12. Предусмотрено поворотное откидывание вращателя, что обеспечивает освобождение устья скважины, для удобства наращивания инструмента, а также спуска армокаркаса сваи, обсадной трубы и т.п. в скважину.

13. Высокая проходимость и маневренность установки на гусеничной базе позволяет легко и быстро выставлять ось шпинделя вращателя, относительно оси скважины в стесненных условиях.

14. Установка специально адаптирована для производства буроинъекционных и буронабивных свай(максимальный диаметр бурения 320 мм) , что с применением специального инструмента и технологий повышает производительность выполняемых работ.

15. Конструктив строительной буровой машины МСБ-300 «СВАЯ» и оригинальная конфигурация гидросистемы с импортными комплектующими обеспечивает высокую надежность работы установки.





Технические характеристики

АРТИКУЛ

МСБ-300

ХОД ПОДАЧИ ПОДВИЖНОГО ВРАЩАТЕЛЯ, ММ

1500; 2200

КРУТЯЩИЙ МОМЕНТ, КГСМ

350

ЧАСТОТА ВРАЩЕНИЯ ШПИНДЕЛЯ, ОБ/МИН

10 - 300

УСИЛИЕ ПОДАЧИ, КГС:

- ВВЕРХ

3000

- ВНИЗ

1500

СКОРОСТЬ ПОДАЧИ ВВЕРХ И ВНИЗ ПРИ БУРЕНИИ, М/С

0.06

СКОРОСТЬ ПОДАЧИ ВВЕРХ И ВНИЗ ПРИ СПО, М/С

0,4

МАКСИМАЛЬНЫЙ ДИАМЕТР БУРЕНИЯ, ММ

330

МАКСИМАЛЬНЫЙ ПРОХОДНОЙ ДИАМЕТР ЦЕНТРАТОРА, ММ

360

МАКСИМАЛЬНАЯ ДЛИНА БУРИЛЬНЫХ ТРУБ/ШНЕКОВ, ММ

1000

ТЯГОВОЕ УСИЛИЕ НА КАНАТЕ ЛЕБЕДКИ, НЕ МЕНЕЕ, КГС

500

ГРУЗОПОДЪЕМНОСТЬ КРОНБЛОКА, МАКСИМАЛЬНАЯ, КГ

1000

ВЫСОТА  В РАБОЧЕМ ПОЛОЖЕНИИ, НЕ БОЛЕЕ, ММ

2800

ШИРИНА УСТАНОВКИ, НЕ БОЛЕЕ, ММ

1000

УГОЛ НАКЛОНА СКВАЖИНЫ К ГОРИЗОНТУ, ГРАД

45 — 90

ГЛУБИНА БУРЕНИЯ, М:

- ШНЕКАМИ ДИАМЕТРОМ 330 ММ

12-15

- ШНЕКАМИ ДИАМЕТРОМ 230 ММ

15-18

- ШНЕКАМИ ДИАМЕТРОМ 135 ММ

20-30

- РАВНОПРОХОДНЫМИ ШНЕКАМИ ДИАМЕТРОМ 250 ММ

18-20

- РАВНОПРОХОДНЫМИ ШНЕКАМИ ДИАМЕТРОМ 108 ММ

20-25



Снимок15646

Состав буровой установки МСБ-300:

- Блок привода гидронасосов
- Емкость для рабочей жидкости гидросистемы
- Системы охлаждения и очистки гидравлической жидкости.
- Направляющая стойка (мачта):
     1) с механизмом продольного перемещения до упора в грунт,
     2) с гидроприводным механизмом подачи вращателя,
     3) с кареткой подвижного вращателя, оборудованной гидравлическим механизмом бокового сдвига вращателя,
     4) с фланцем крепления кронблока,
     5) со съемным корпусом центратора бурового инструмента,
     6) с площадкой для монтажа вспомогательной лебедки
- Вращатель подвижного типа с гидроприводом
- Корпус центратора бурового инструмента — съемный узел с элементами крепления к направляющей стойке (мачте).
- Домкраты опорные гидроприводные, размещенные на раме буровой установки.
- Пульт управления буровой установкой
- Пульт управления движением гусеничной тележки
- Пульт управления электроприводом — для исполнения с электроприводом
- Осветительные приборы
- Средства безопасности.

Дополнительная комплектация:

1. Оборудование под JET1 и JET-2 технологий
2. Лебедка вспомогательная, гидроприводная
3. Кронблок
4. Сальник-верлюг
