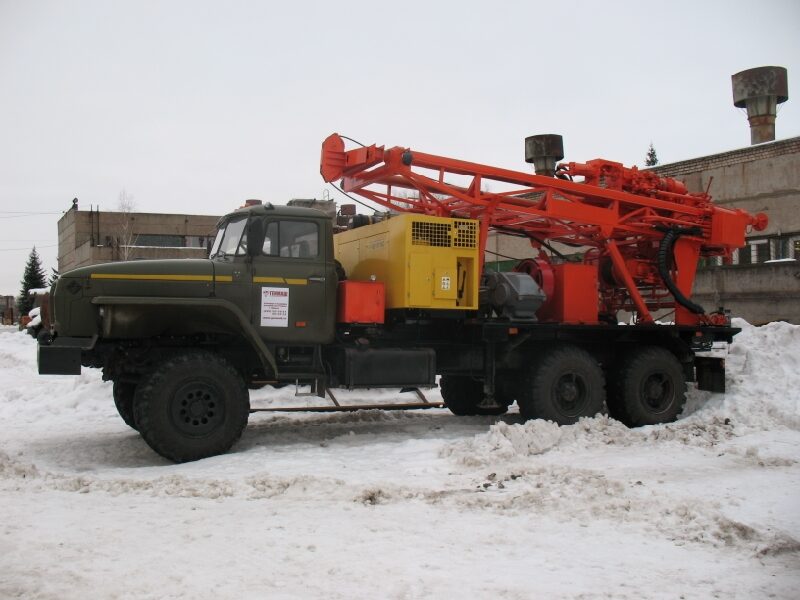

Многоцелевая буровая установка МБУ-20 АГ

Монтируется на различных моделях автомобилей КРАЗ, УРАЛ, КАМАЗ. Привод установки осуществляется от двигателя транспортной базы через КОМ. Установка имеет гидравлический привод подвижного вращателя, цилиндров подачи и грузовой лебедки. Установка комплектуется импортным гидроприводом.

1. Вращательное шнековое и ударно-канатное бурение инженерных, гидрологических и технических скважин;
2. Бурение скважин при сооружении свай и шпунтов (в том числе равнопроходными шнеками);
3. Проходка шурфов вращательным способом (рейсами) с использованием шнекового бура;
4. Вращательное колонковое (всухую);
5. Вращательное колонковое и бескерновое бурение геологоразведочных, гидро и инженерно-геологических, технических скважин с использованием промывочной жидкости и с очисткой забоя потоком сжатого воздуха;
6. Инженерно-геологических изысканий посредством статического зондирования грунтов;

Дополнительное оборудование:


1. Насос буровой с механическим приводом от двигателя шасси – НБ-50.
2. Компрессор с механическим приводом от двигателя шасси – 4ВУ-5/9.
3. Компрессор с механическим приводом от двигателя шасси – АК-9/10.
4. Компрессор с автономным двигателем  – КВ-10/10С.
5. Генератор силовой.
6. Генератор сварочный.
7. Стол для обсадки гидравлический.
8. Гидрораскрепитель для бурильных труб.
9. Дополнительные элеваторы для бурильных различного диаметра.
10. Буровой инструмент по заявке.

Технические характеристики:

Наименование параметров	Величина
Применяемые шасси	КАМАЗ, УРАЛ, КРАЗ, МАЗ с колесной формулой 6х6
Привод установки	от двигателя шасси через К.О.М.
Номинальная отбираемая мощность, кВт	75
Гидросистема
Номинальное  давление в гидросистеме, МПа (кгс/см2)	20 (204)
Насосы	«PSM»  310.3.112 , 310.3.56, 310.3.28
Мачта	с открытой гранью, усилена ферменной конструкцией
Высота, м	11
Грузоподъемность,  тс (кН)	20 (196)
Вращатель	гидравлический с возможностью отвода в правую сторону от оси скважины гидроцилиндром с управлением с пульта бурильщика
Привод вращения	от г/мотора PSM 310.3.160
Частота вращения бурового снаряда при 1500 об/мин двигателя, на скоростях 1-6, об/мин	19,5 - 188
Крутящий момент на шпинделе, кгсм (кНм)	3 010 (29,53)
Механизм подачи	2 гидроцилиндра
Максимальное усилие на забой, тс (кН)	10 (98)
Максимальное усилие на подъем,  тс (кН)	20 (196)
Ход вращателя, м	3,6
Длина бурильной свечи номинальная, м	3,2
Лебедка	гидравлическая со свободным сбросом
Тяговое усилие лебедки , тс (кН)	2,7 (26,46)
Длина каната Ø16,5 ГОСТ 2688-80, м	50
Условная глубина бурения
с промывкой/продувкой, м	350
шнеками	60
шнековым буром	20
Диаметры бурения
с промывкой/продувкой начальный, мм	420
с промывкой/продувкой конечный, мм	190
шнеками, мм	600
шнековым буром, мм	1200

Основные отличия базовых комплектаций:

Наименование параметров	МБУ-20 АГ	ЛБУ-50
Привод установки	гидроприводная	с механическим приводом
Ход подачи, мм	3600,0	3250,0-3900,0
Усилие подачи, кгс
вверх	20000,0	12000,0
вниз	10000,0	4000,0
Частота вращения шпинделя, об./мин.	19,5-188	14,0-220,0
Крутящий момент (максимальный), кгс*м	3010,0	2000,0
Тяговое усилие на барабане лебедки, кгс	2700,0	2500,0
Тип лебедки	гидроприводная, планетарная со свободным сбросом	с механическим приводом
Условная глубина бурения, м
шнеками	60,0	60,0
шнековым буром	20,0	25,0
с промывкой	350,0	200,0
с продувкой	150,0	100,0
Диаметр бурения, мм
шнеками	600,0	500,0
шнековым буром	1200,0	850,0
с промывкой	190,5	190,5
с продувкой	190,5	190,5
