Вращательное колонковое бурение и бескерновое (шарошечное) бурение
Колонковое бурение - один из наиболее распространенных вращательных способов проходки скважин. Основные преимущества колонкового бурения - универсальность, то есть возможность проходки скважин почти во всех разновидностях горных пород, возможность получения керна с незначительными нарушениями природного сложения грунта, сравнительно большие глубины бурения, наличие крупного парка самоходных высокопроизводительных буровых установок (УРБ-5АГ, МБУ-5 и др.) Технология бескернового бурения при бурении геологоразведочных скважин наиболее широко используют шарошечные долота, которые различаются по типам в зависимости от категории по буримости и физико-механических свойств горных пород. При бурении скважин шарошечными долотами забой от разбуренного шлама очищается потоком промывочной жидкости, сжатым воздухом и другими агентами.
Состав инструмента:
Труба бурильная с приварными замками ГОСТ 51245-99
Применяются при разведке на твердые полезные ископаемые и воду, при инженерно-геологических изысканиях и в строительстве. Для бурения скважин колонковым и бескерновым способом твердосплавными и алмазными коронками, долотами всех видов. Пример обозначения: Труба бурильная с приварным замком 63,5х4,5х3200 ГОСТ 51245-99
|
Труба | Замок |
Диаметр наружный, мм | Толщина стенки, мм | Длина, мм | Диаметр наружный, мм | Резьба, мм |
43 |
3,5 - 7,0 |
1700, 2590, 3200, 4700, 6200 |
43,5 |
16 |
З-34 |
55 |
3,5 - 8,0 |
55,5 |
16 - 22 |
З-45 |
63,5 |
3,5 - 9,0 |
64 |
22 - 28 |
З-53 |
70 |
3,5 - 9,0 |
70,5 |
28 - 32 |
З-57 |
85 |
3,5 - 9,0 |
85,5 |
28 - 40 |
З-67 |
|
Замок
Для соединения свечей бурильных труб диаметром 42, 50, 63,5, 73 мм. Муфта замка имеет два прореза – один под подкладную вилку и другой – под элеватор. При применении замков муфту навинчивают на верх свечи, а ниппель на ее нижний конец Пример обозначения: Замок З-50

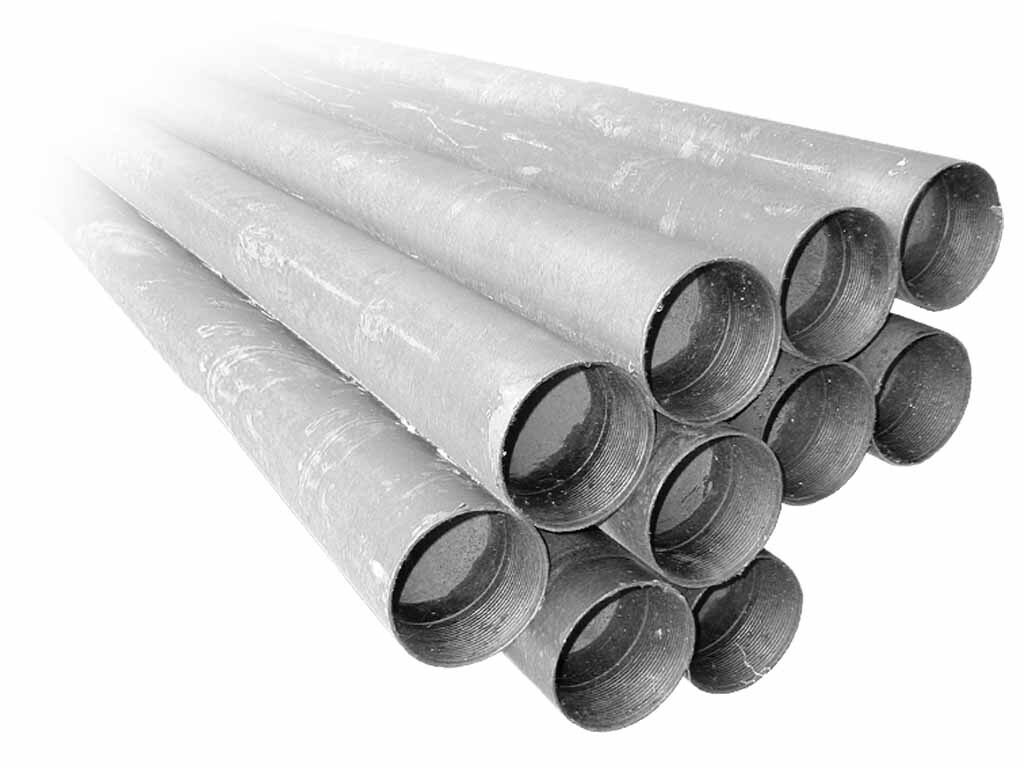

Труба колонковая, обсадная ГОСТ 6238-77
Колонковые трубы служат для приема керна и поддержания нужного направления ствола скважины. Пример обозначения: Труба колонковая 89х5х3000 ст.45 ГОСТ6238-77 Обсадные трубы служат для крепления скважины Пример обозначения: Труба обсадная ниппельное соединение 89х5х3000 ст.45 ГОСТ 6238-77
|
Диаметр трубы, мм | Длина, мм | Толщина стенки, мм | Масса 1 м трубы, кг | Масса ниппеля, кг |
57 |
1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 |
5 |
5 |
0,9 |
73 |
5 |
6,4 |
1,2 |
89 |
5 |
8,4 |
1,7 |
108 |
5 |
11 |
2,4 |
127 |
5 |
14 |
2,6 |
146 |
5 |
16 |
2,8 |
168 |
6-8 |
28 |
5 |
|
Труба обсадная труба в трубу Ст.3 ГОСТ 10704-91 Пример обозначения: Труба обсадная 108х4,5х3000 ст.3 ГОСТ 10704-91
|
Диаметр трубы, мм | Длина, мм | Толщина стенки, мм | Масса 1 м трубы, кг |
108 |
1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 |
4 |
10 |
114 |
4,5 |
12 |
127 |
4,5 |
13,5 |
133 |
4,5 |
14 |
159 |
4,5 |
17 |
|
Труба обсадная труба в трубу Ст.20 ГОСТ 8732-78 Пример обозначения: Труба обсадная 108х4,5х3000 ст.20 ГОСТ 8732-78
|
Диаметр трубы, мм | Длина, мм | Толщина стенки, мм | Масса 1 м трубы, кг |
108 |
1000, 1500, 2000, 2500, 3000, 3500, 4000, 4500 |
5 |
13 |
114 |
5 |
13,5 |
127 |
5 |
15 |
133 |
5 |
16 |
159 |
5 |
19 |
|
Ниппель для обсадных труб
Служит для соединения обсадных и колонковых труб между собой
|
Диаметр, мм | Длина, мм | Толщина стенки, мм | Масса ниппеля, кг |
57 |
205 |
5 |
0,9 |
73 |
5 |
1,2 |
89 |
5 |
1,7 |
108 |
5 |
2,4 |
127 |
5 |
2,6 |
146 |
5 |
2,8 |
168 |
6 - 8 |
5 |
|
Коронка твердосплавная ГОСТ 11108-77
Предназначены для колонкового бурения геологоразведочных скважин в породах мягких и средней твердости. Конструктивно коронки представляют собой тонкостенный цилиндр с резьбой для соединения с керноприемной трубой на одном конце и твердым сплавом в виде отдельных пластин на другом. Форма твердосплавных пластин в зависимости от назначения коронки различна. По основным конструктивным признакам коронки могут быть ребристыми и гладкостенными. Пример обозначения: Коронка твердосплавная СМ5-112 ГОСТ 11108-77
|
Марка | Наружный диаметр, мм | Категория пород |
М-2 |
59, 76, 93, 112, 132, 151, 172 |
Мягкие породы |
М-5 |
Мягкие породы |
СМ-3 |
Малоабразивные породы средней твердости |
СМ-4 |
Малоабразивные породы средней твердости |
СМ-5 |
Малоабразивные породы средней твердости |
СМ-6 |
Малоабразивные породы средней твердости |
СА-4 |
Малоабразивные породы средней твердости |
КТ-1 |
Абразивные породы средней твердости |
СА-6 |
Абразивные породы средней твердости
|
|
|
Типоразмер коронки
|
Диаметр, мм наружный/внутренний
|
Рациональная область применения
|
Характеристика горных пород
|
Категории горных пород по буримости. Типичные представители горных пород
|
М6-93 Мб-112 Мб-132 Мб-151
|
93/54 112/73 132/93 151/112
|
Мягкие неустойчивые породы с прослоями твердых пород
|
I-IV с прослоями V-VI. Глины, слабосцементированные песчаники, гипсы, ангидриды, глинистые сланцы с прослоями валунно-галечных отложений
|
СМ4-76 СМ4-93 СМ4-112 СМ4-132 СМ4-151
|
76/58 93/74 112/93 132/113 151/132
|
Малоабразивные, монолитные, слаботрещиноватые
|
V-VI, частично VII. Алевролиты, аргиллиты, глинистые и песчаные сланцы, известняки, слабые песчаники
|
СМ5-46 СМ5-59 СМ5-76 СМ5-93 СМ5-112 СМ5-132
|
46/31 59/44 76/58 93/75 112/94 132/114
|
То же
|
V-VI. Доломиты, известняки, глинистые и песчаные сланцы, серпентиниты
|
СМ6-46 СМ6-59 СМ6-76 СМ6-93 СМ6-112 СМ6-132 СМ6-151
|
46/31 59/44 76/58 93/75 112/94 132/114 151/132
|
Малоабразивные монолитные и трещиноватые
|
V-VI. Доломиты, известняки, серпентиниты, перидотиты
|
СА5-59 СА5-76 СА6-93 СА6-112 СА6-132
|
59/42 76/58 93/73 112/92 132/112
|
Абразивные
|
VI-VIII, частично IX. Песчаники, алевролиты, габбро, диориты, порфириты, окварцованные известняки
|
Типоразмер коронки
|
Диаметр, мм наружный/внутренний
|
Рациональная область применения
|
Назначение инструмента
|
Характеристика горных пород
|
Категория горных пород по буримости. Типичные представители горных пород
|
СМ8-93 СМ8-112 СМ8-132 СМ8-151 СМ8-172 СМ8-222 СМ8-276 СМ8-328
|
93/74 112/93 132/114 151/132 172/143 222/201 276/254 328/307
|
Бурение с местной циркуляцией промывочной жидкости и с продувкой инженерно-геологических скважин
|
Монолитные среднетрещиноватые, малоабразивные
|
III-IX, частично X. Суглинки, мергели, песчано- глинистые отложения, из вестняки, доломиты, габбро, граниты, валунно-галечные отложения
|
СТЗ-132 СТЗ-151 СТЗ-172
|
132/111 151/130 172/141
|
То же
|
Перемежающиеся, трещиноватые с пропластками более твердых пород
|
V-VIII. Известняки, доломиты, габбро, граниты, валунно-галечниковые отложения
|
01КТ-197 01КТ-276 01КТ-328
|
197/178 276/258 328/310
|
Бурение инженерно- геологических скважин. Бурение отверстий в железобетонных конструкциях с арматурой диаметром до 12 мм
|
Малоабразивные, монолитные
|
III-V. Суглинки, мергели, песчано-глинистые отложения
|
|
|
Долото шарошечное
Представляет собой породоразрушающий инструмент диаметром от 64 до 490 мм режуще-скалывающего (М), скалывающего (СТ, С), ударно-скалывающего (ТК, Т) и ударного действия (К) предназначенный для горнорудных буровзрывных работ, бурения на нефть и газ, геологоразведки, строительства и бурения на воду. Пример обозначения: Долото шарошечное III 132 ТЦВ
|
Диаметры долот: 98,4(З-66), 112(З-63,5), 118, 120,6(З-76), 132(З-63,5), 139,7, 146, 151, 161(З-88), 190,5, 215,9(З-117), 244,5(З-121), 269,9, 295,3, 320, 349,2(З-152), 393,7, 444,5(З-177), 490(З-201) Виды долот: I – одношарошечные, II – двухшарошечные, III - трехшарошечные
Тип долота по категории пород: М - для мягких пород; С - для пород средней твердости; Т - для твердых пород; К - для крепких пород
Тип промывки/продувки: Ц – центральная промывка, Г - боковая промывка, П – продувка
Тип опорного подшипника: А - два и более скольжения; В - с телами качения; Н - один скольжения (остальные подшипники качения); У - с герметизированными маслонаполненными опорами
|
Долото лопастное
Применяются при бескерновом бурении скважин с промывкой в породах I-IV категорий по буримости с включениями обломочного материала более твердых пород. Лопасти долота армируются твердосплавными пластинами. Долота обеспечивают механические скорости бурения, в 2,5 раза превышающие скорости бурения шарошечными долотами. Имеют повышенную износостойкость благодаря усилению твердосплавными штырями и наплавкой. Пример обозначения: Долото лопастное ДЛ-190
|
Диаметр долота, мм | Резьба | Допустимый крутящий момент, Нм | Рекомендуемая осевая нагрузка, кН |
112 |
З-67 |
2000 |
10 |
132 |
З-67 |
8,5 |
146 |
З-88 |
10 |
190,5 |
З-117 |
10 |
215,9 |
З-117 |
22 |
244,5 |
З-121 |
12 |
295,3 |
З-152 |
15 |
|
Переходник фрезерный П1
Переходник с колонны бурильных труб на колонковые трубы. Имеет в нижней части наружную резьбу под колонковые трубы и в верхней внутреннюю резьбу под замок бурильной колонны. Верхняя часть переходника выполняется в форме усеченного конуса с насечками на наружной поверхности, что обеспечивает извлечение колонкового снаряда с вращением его в случае заклинивания вывалившимися из стенок скважины кусками породы и исключает возможность задевания за обсадные трубы Пример обозначения: Переходник фрезерный П1-50/127
|
Резьба бурильной трубы | Резьба колонковой трубы, мм | Длина, мм | Масса, кг |
З-50, З-63,5 |
73 |
120 |
3 |
З-50, З-63,5 |
89 |
120 |
4 |
З-50, З-63,5 |
108 |
140 |
6 |
З-50, З-63,5 |
127 |
140 |
9 |
З-50, З-63,5 |
146 |
140 |
11 |
З-50, З-63,5 |
168 |
140 |
14 |
|
Переходник тройной П3
Переходник с колонны бурильных труб на колонковые и шламовые трубы. Имеет на наружной поверзности внизу правую резьбу под колонковые трубы и вверху левую резьбу под шламовые трубы, а также внутреннюю резьбу под колонны бурильных труб. Наружный диаметр корпуса переходника делается равным наружному диаметру колонковых и шламовых труб Пример обозначения: Переходник тройной П3-50/127
|
Резьба бурильной трубы | Резьба колонковой трубы, мм | Резьба шламовой трубы, мм | Длина, мм | Масса, кг |
З-50, З-63,5 |
73 |
73 |
120 |
3 |
З-50, З-63,5 |
89 |
89 |
120 |
4 |
З-50, З-63,5 |
108 |
108 |
140 |
6 |
З-50, З-63,5 |
127 |
127 |
140 |
9 |
З-50, З-63,5 |
146 |
146 |
140 |
11 |
З-50, З-63,5 |
168 |
168 |
140 |
14 |
|
Переводник П, М, Н, ПК ГОСТ 7360-82
Предназначен для соединения между собой частей бурильной колонны и присоединения к ней инструмента. Пример обозначения: Переводник П-50/63,5 (верхний/нижний конец)
|
|
Переводники П - переходные, М - муфтовые, Н - ниппельные с замковыми резьбами: З-42, З-50, З-63,5, З-76, З-88, З-92, З-101, З-102, З-117, З-121, З-140, З-152, З-171
Переводники ПК – для соединения направляющей трубы диаметром 108, 127, 146мм и долота шарошечного
|
Вилка подкладная
Служит для поддержания колонны труб над устьем скважины за прорезь ниппеля или замка, имеет удлиненную рукоятку и скобу, которая приваривается к рукоятке Обозначение: Вилка подкладная М-50
|
Диаметр трубы, мм | Ширина зева, мм | Длина, мм | Масса, кг |
42 |
42 |
550 |
3,8 |
50 |
47 |
570 |
5,8 |
63,5 |
56 |
600 |
9 |
|
Ключ отбойный
Ключ предназначен для свинчивания и развинчивания замков и ниппелей бурильных труб. Имеет длинную рукоятку и головку, зев которой служит для захвата замков и ниппелей за прорезь Обозначение: Ключ отбойный МЗ-50
|
Диаметр трубы, мм | Ширина зева, мм | Длина, мм | Масса, кг |
42 |
41 |
600 |
3,3 |
50 |
46 |
600 |
5,2 |
63,5 |
55 |
600 |
7,8 |
|
Ключ шарнирный КШС
Ключ предназначен для свинчивания и развинчивания бурильных, колонковых и обсадных труб Пример обозначения: Ключ шарнирный КШС 108/127
|
Диаметр трубы, мм | Длина рукоятки, мм | Масса, кг |
50 |
400 |
5,5 |
63,5 |
400 |
7,6 |
73, 89 |
450 |
4,6 |
108, 127 |
450 |
6,0 |
146 |
450 |
6,2 |
168, 188 |
620 |
13,0 |
219, 243 |
600 |
14,0 |
|
Хомут для обсадных труб
Служит для поддержания, подвешивания, подъема и спуска колонны обсадных труб над устьем скважины Пример обозначения: Хомут D=127мм
|
Диаметр трубы, мм | Длина, мм | Высота, мм | Масса, кг |
79 |
350 |
120 |
12,5 |
89 |
370 |
120 |
13,5 |
108 |
400 |
150 |
17,5 |
127 |
420 |
150 |
19,0 |
146 |
440 |
150 |
20,5 |
168 |
440 |
180 |
29,9 |
219 |
500 |
180 |
33,5 |
|
Хомут шарнирный (жимок)
Применяется для удержания колонны бурильных труб в скважине в повешенном состоянии Пример обозначения: Хомут шарнирный D=63,5 мм
|
Диаметр трубы, мм | Длина, мм | Масса, кг |
42 |
650 |
6,0 |
50 |
700 |
10,5 |
63,5 |
750 |
23,2 |
|
Переходник противоаварийный Предназначен для отсоединения колонны бурильных труб в случае заклинивания колонкового снаряда в скважине. Диаметр 50 и 63,5мм |
Вертлюг-амортизатор Применятся для подвешивания к талевому блоку сальника-вертлюга с колонной бурильных труб и снаряда при бурении с разгрузкой через лебедку, а также других грузов. Грузоподъемность 5т, 10т. |
Сальник-вертлюг Предназначен для соединения вращающейся колонны бурильных труб на шарикоподшипниковых опорах с невращающимся напорным рукавом и подачи в колонну промывочной жидкости (газа). Рассчитан на работу бурильной колонны с большим числом оборотов |
Кернорватель Служит для отрыва и удержания керна при колонковом бурении состоит из корпуса с наружной и внутренней резьбой и внутренней расточкой, в которой помещается рвательное кольцо. Диаметр 59, 76, 89, 108мм |
|
|
|
|
Элеватор Предназначен для спуска и подъема труб, позволяет быстро захватывать и освобождать бурильные трубы, укоряя спуск и подъем колонны. Кольцо элеватора закрепляется фиксатором, чтобы трубы не выскальзывали из элеватора. Грузоподъемность 7,5т. |
Головка для обсадных труб Предназначены для захвата за резьбу, подъема и удержания в подвешенном состоянии колонны труб и ее отдельных частей при производстве спуско-подъемных операций. Диаметр 108, 127, 146, 168мм |
Вилка подкладная к УРБ-2А2
|
|
|
|
|
|
|
